واحدة من أبرز الشركات المصنعة والموردة لآلة التخريش وإدخال الشريط باستخدام الحاسب الآلي ذات 12 محورًا في الصين. مع الخبرة الوفيرة، نرحب بكم ترحيبًا حارًا لشراء آلة التخريش وإدخال الشريط CNC ذات 12 محورًا من مصنعنا. تتوفر منتجات ذات جودة عالية وسعر معقول.

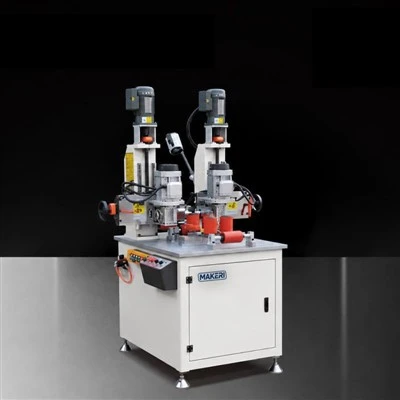

آلة التخريش وإدخال الشريط باستخدام الحاسب الآلي ذات 12 محورًا
الماكينة تخريش وإدخال شريط CNC ذات 12 محورتم تصميمه لتجميع مقاطع الألمنيوم الحرارية. إنه يخلق أسنان قفل ميكانيكية داخل أخاديد التشكيل الجانبي قبل إدخال شرائح حاجز حراري من مادة البولي أميد، مما يحسن الارتباط الميكانيكي بين مقطع الألومنيوم وشريط العزل.
الآلة تتكاملالتخريش باستخدام الحاسب الآلي وإدخال الشريطتعمل بنظام التثبيت التلقائي، مما يتيح معالجة الملف الشخصي بكفاءة وتقليل العمليات اليدوية أثناء تجميع العزل الحراري.
الميزات الرئيسية
التخريش باستخدام الحاسب الآلي وتكامل إدراج الشريط
تجمع الماكينة بين التخريش الجانبي وإدخال شريط العزل الحراري من مادة البولي أميد في عملية واحدة منسقة. تعمل أدوات التخريش على إنشاء أسنان ميكانيكية داخل أخاديد مقاطع الألومنيوم، مما يحسن الارتباط الميكانيكي بين مقاطع الألومنيوم وشريط الحاجز الحراري من مادة البولي أميد.
تحديد المواقع التلقائي
يدعم نظام CNC تحديد موضع الملف الشخصي تلقائيًا من خلال استيراد البيانات. نظام النقل المتكامل يقلل من التعديل اليدوي ويحسن كفاءة الإنتاج.
-عملية التخريش الجانبي وإدخال الشريط المزدوج
تستخدم الآلة هياكل التخريش العلوية والسفلية لمعالجة الجوانب المختلفة. يتيح نظام النقل والمحاذاة التلقائي تحديد موضع الملف دون الدوران اليدوي، مما يحسن كفاءة الإنتاج وسلامة التشغيل.
تعديل CNC مرن لملفات تعريف مختلفة
يتيح التحكم المستقل في المحور إمكانية الضبط الدقيق لارتفاع الملف الشخصي وعرضه وموضع المعالجة. يمكن للآلة أن تتكيف مع مقاطع الألمنيوم العازلة للحرارة غير المنتظمة والمتدرجة والمتوازنة.
نظام التحكم الذكي باستخدام الحاسب الآلي
يمكن استيراد بيانات الملف الشخصي عن طريق مسح رمز الاستجابة السريعة، مما يسمح للنظام بإنشاء معلمات دقيقة للتخريش وإدراج الشريط.
كيف تعمل عملية التخريش وإدخال الشريط باستخدام الحاسب الآلي؟
تبدأ عملية تجميع مقاطع الكسر الحراري بالتخريش باستخدام الحاسب الآلي، مما يؤدي إلى إنشاء أسنان ميكانيكية على السطح الداخلي لأخدود مقاطع الألومنيوم.
يتم بعد ذلك إدخال شريط الحاجز الحراري من مادة البولي أميد في الأخدود المجهز ويتم وضعه بشكل آمن. بعد إدخال الشريط، ينتقل المقطع إلى مرحلة العقص المتداول لإكمال عملية تجميع الكسر الحراري.
عملية تجميع ملف الكسر الحراري:
التخريش الشخصي → إدراج شريط البولياميد → المتداول العقص→ ملف تعريف الكسر الحراري النهائي
المكونات الأساسية
يستخدم الجهاز مكونات عالية الجودة- لضمان التشغيل المستقر والموثوقية-على المدى الطويل.
يعتمد نظام القيادة محركات مؤازرة مدمجة مع براغي كروية Hiwin تايوانية وأدلة خطية مربعة، مما يوفر نقلًا دقيقًا وحركة سلسة وتقليل التآكل الميكانيكي.
يستخدم نظام التحكم الكهربائي مكونات شنايدر لتحسين السلامة والموثوقية أثناء الإنتاج المستمر.
التطبيقات
الماكينة تخريش وإدخال شريط CNC ذات 12 محورمناسبة لمعالجة مقاطع الألمنيوم الحرارية المستخدمة في:
النوافذ والأبواب الألومنيوم
أنظمة الحوائط الستائرية
ملفات تعريف المباني الموفرة للطاقة-.
مقاطع ألومنيوم مخصصة للكسر الحراري
إنتاج مقاطع الألمنيوم-على نطاق واسع
المواصفات الفنية
| المعلمة | مواصفة |
|---|---|
| نموذج | تي كيه سي-ZX-12CNC |
| مزود الطاقة | 380 فولت / 50 هرتز |
| إجمالي الطاقة | 9.0 كيلو واط |
| نطاق تعديل أداة التخريش الأفقي | 10-220 ملم |
| نطاق تعديل أداة التخريش العمودي | 0-230 ملم |
| نطاق تعديل شريط الحاجز الحراري | 0-65 ملم |
| دقة تحديد المواقع | ± 0.05 ملم |
| ضغط الهواء الخارجي | 0.6-0.8 ميجا باسكال |
| سرعة المتداول | 0-60 م/دقيقة |
| وزن الآلة | حوالي. 1,160 كجم |
| أبعاد الآلة | 1800 × 1000 × 1650 مم (الطول × العرض × الارتفاع) |
ملحوظة:
قد تختلف دقة المعالجة الفعلية وفقًا لنوع قطعة العمل، وحالة ما قبل المعالجة، وأبعاد الملف الشخصي، وموضع الملف الشخصي داخل منطقة العمل.
المواصفات عرضة للتغيير دون إشعار مسبق. تخضع المواصفات النهائية للاتفاقية الفنية المؤكدة مع الطلب.
التعليمات
ما هي آلة التخريش وإدخال الشريط CNC؟
يتم استخدام آلة التخريش وإدخال الشريط CNC لتحضير مقاطع الألمنيوم العازلة للحرارة عن طريق إنشاء أسنان ميكانيكية داخل أخدود التشكيل وإدخال شرائط حاجز حراري من مادة البولي أميد.
لماذا يلزم التخريش قبل إدخال الشريط؟
يؤدي التخريش إلى إنشاء أسنان مسننة داخل أخدود شكل الألومنيوم، مما يحسن الارتباط الميكانيكي والاحتكاك بين شكل الألومنيوم وشريط البولي أميد.
ما نوع الملفات الشخصية التي يمكن للآلة معالجتها؟
يمكن للآلة معالجة مختلف مقاطع الألمنيوم العازلة للحرارة، بما في ذلك تصميمات المقاطع القياسية وغير المنتظمة والمتدرجة والأوفست.
هل يمكن للجهاز الضبط تلقائيًا لملفات تعريف مختلفة؟
نعم. يدعم نظام CNC تحديد المواقع تلقائيًا وتعديل المعلمات وإعادة التعيين بنقرة واحدة- لتكوينات ملفات التعريف المختلفة.
ما هو الفرق بين التخريش والعقص المتداول؟
يقوم التخريش بإنشاء أسنان ميكانيكية داخل أخدود الألومنيوم قبل إدخال الشريط، بينما يقوم التجعيد المتدحرج بتأمين المظهر الجانبي المُجمَّع وشريط الحاجز الحراري بعد الإدخال.
هل يمكن دمج هذه الآلة في خط إنتاج الكسر الحراري الكامل؟
نعم. يمكن دمج الآلة مع معدات تجعيد الدرفلة لتشكيل آلة كاملةخط تجميع مقاطع الألمنيوم الحرارية.
لماذا يلزم التخريش قبل إدخال شرائح البولياميد؟
يؤدي التخريش إلى إنشاء أسنان ميكانيكية داخل أخدود مقطع الألومنيوم، مما يحسن الارتباط بين مقطع الألومنيوم وشريط الحاجز الحراري من مادة البولي أميد قبلعملية العقص المتداول.
